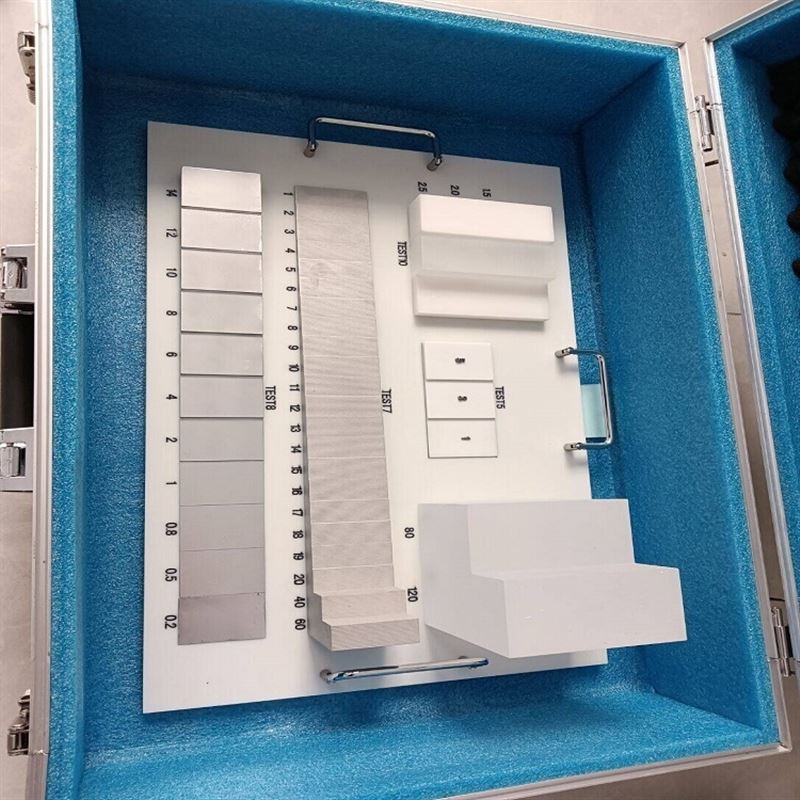

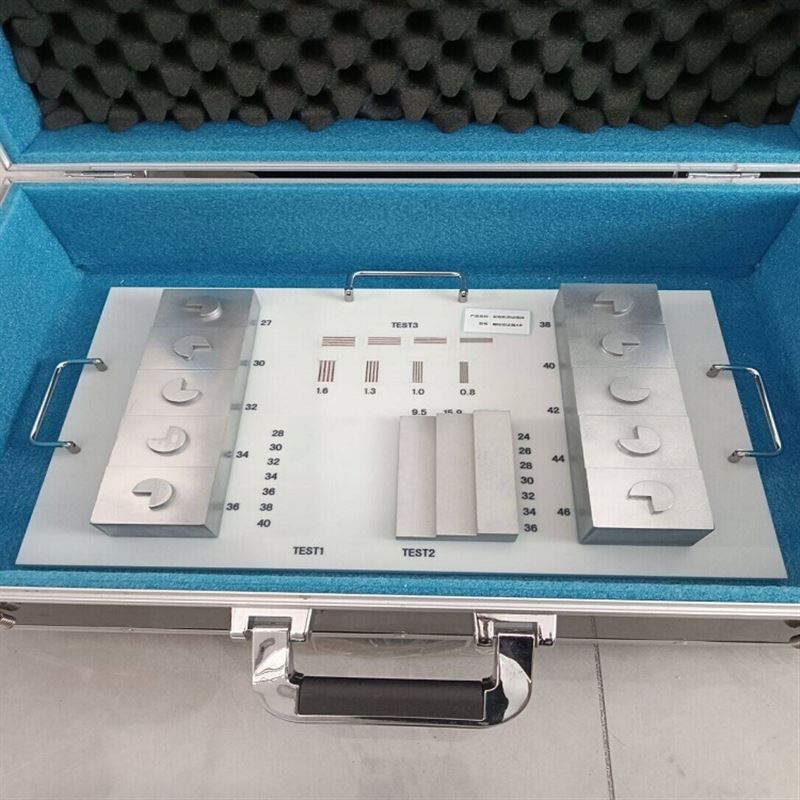

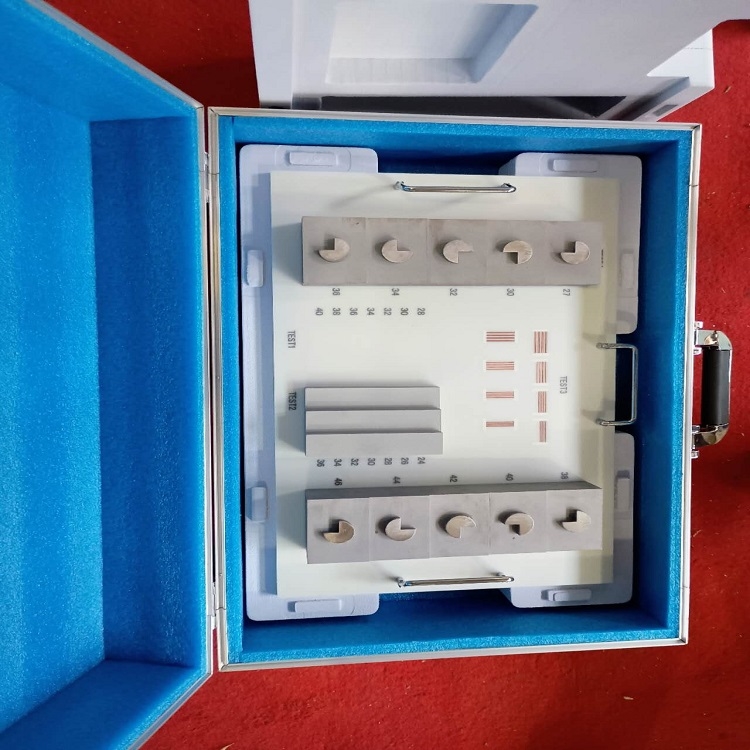

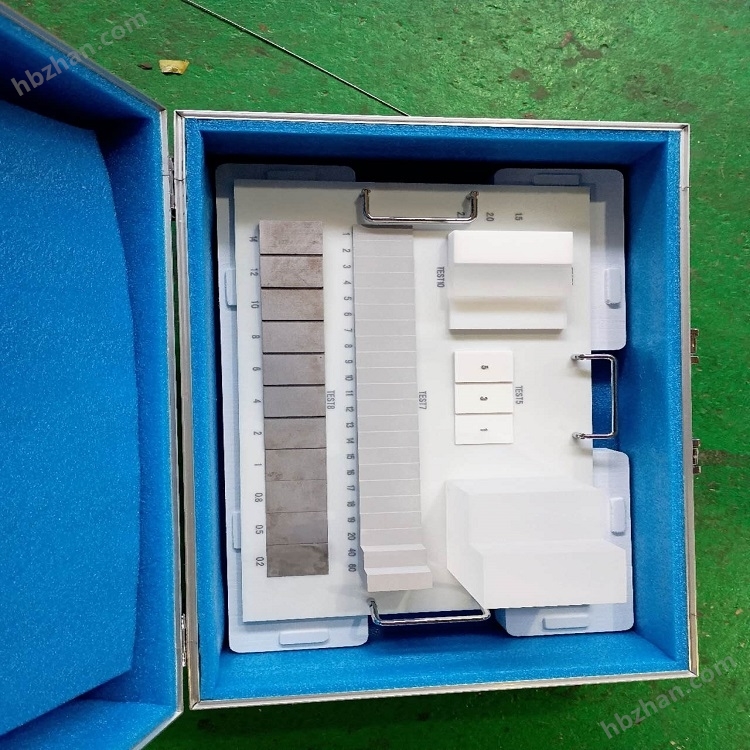

X射线安检仪校准测试箱

产品简介：可以按照客户要求非标定制，以下为产品的可供参考的：技术参数与应用说明，仅供参考，更多请咨询：廊坊玉双仪器设备有限公司
多维度性能校准‌：
图像解析度校准‌：集成测试体A1+A2，含线分辨力（0.1-2.0mm铜线阵列）、穿透分辨力（铝阶梯遮挡铜线）及空间分辨力（垂直线对间隔1-

X射线安检仪校准测试箱

产品名称：X射线安检仪校准测试箱

产品编号：20250227-09

产品质保：12个月

产品简介：可以按照客户要求非标定制，以下为产品的可供参考的：技术参数与应用说明，仅供参考，更多请咨询：廊坊玉双仪器设备有限公司

多维度性能校准?：

图像解析度校准?：集成测试体A1+A2，含线分辨力（0.1-2.0mm铜线阵列）、穿透分辨力（铝阶梯遮挡铜线）及空间分辨力（垂直线对间隔1-5mm）测试模块，量化设备对细小金属目标的识别能力（铜线可见度≥80%）。

材料分辨校准?：测试体B内置有机物（ABS）、无机物（铝）阶梯及混合物模块，通过灰度差异评估安检机对液态危险品、锂电池等材质的分类精度（≤2%）。

复杂场景模拟?：

散射体采用软质白松木模拟行李箱背景干扰，结合发泡聚乙烯防护衬板（密度0.015-0.025g/cm3），验证设备在堆叠物品下的成像稳定性。

二、技术参数

结构与材质?：

标准化尺寸?：测试箱A/B为长方体结构，尺寸200×150×100mm至500×300×200mm，适配主流安检机传送带。

模块化设计?：支持线对卡、密度阶梯卡等组件的快速更换，可扩展液体检测、锂电池模拟等非标功能。

高精度材料?：铜线/铝板加工精度≤0.1mm，有机玻璃（PMMA）外壳透光率≥90%，耐辐射老化。

动态性能指标?：

机械扫描中心重合性偏差≤1mm，材料分辨≤2%，辐射泄漏量≤1μGy/h。

三、测试方法

静态校准流程?：

将测试体垂直放置于传送带近放射源侧，平面与射线方向正交，通过安检机图像分析线对分离度、灰度对比度等参数。

使用专用软件量化穿透分辨力（≤0.5mm）及空间分辨力（比较小可识别金属丝直径0.1mm）。

动态场景验证?：模拟0.2m/s传送带速度下的高速扫描，评估设备对移动目标的实时成像稳定性与伪影抑制能力。

公共安检场景?：机场、地铁等场所安检机的周期性校准（推荐周期6个月），确保刀具、液态危险品检出率≥99%。儿童安检场景适配缩小版测试体（150×100×80mm），优化微型锐器识别能力。

工业检测扩展?：锂电池电极对齐度、焊接管道内部裂纹（≥50μm）的成像精度验证，适配新能源与航空航天领域。

生产规范?：符合JJF 1275-2011及GB 15208系列标准对线分辨力、穿透力的强制要求。

环境耐受性?：通过盐雾测试（48h无锈蚀）及-20℃至50℃温度循环验证，适配高湿度与端工况。

廊坊玉双仪器设备有限公司，竭诚为您服务，我司可以非标订制符合客户个性化要求的产品和设备。

可以非标订制：可以按照客户要求非标定制：X射线安检仪校准测试箱

产品编号：20250227-09
